電，早已融入現代生活的每一個角落，成為不可或缺的“隱形搭檔”。清晨，手機充電器插入插座，電流悄然流淌為設備補能；夏日午后，空調運轉送出陣陣涼意，驅散酷暑；通勤路上，新能源汽車平穩行駛，載著人們穿梭于城市街巷……這些習以為常的場景背后，都離不開一個關鍵的“電力管家”——Insulated Gate Bipolar Transistor（絕緣柵雙極型晶體管），簡稱IGBT。這個看似復雜的電子元件，體積小巧卻能量巨大，默默掌控著家庭、交通、能源等領域幾乎所有重要的電力轉換與控制環節，堪稱現代電力系統中的“超級開關”。

IGBT是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件,兼有MOSFET（絕緣柵型場效應管）的高輸入阻抗和GTR（雙極型三極管）的低導通壓降兩方面的優點。IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP(原來為NPN)晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，切斷基極電流，使IGBT關斷。

要理解IGBT的核心作用，首先得從我們?nèi)粘＝佑|的電說起。生活中常見的電主要分為兩種：一種是插座中輸出的“交流電”（AC），其電流方向會周期性變化，如同鐘擺般來回擺動，這種電流形式適合長距離輸電，因此被廣泛應用于城市電網；另一種是電池、充電寶等設備儲存的“直流電”（DC），電流方向始終保持一致，像單向車道上行駛的車輛，更適合電子設備內部電路和電池儲能。

然而，許多電器對電力形式有著嚴格要求，需要在交流電與直流電之間靈活轉換，這就需要IGBT大顯身手了。以新能源汽車為例，充電時，電網提供的交流電無法直接存入電池，必須通過車載充電機中的IGBT模塊，將交流電精準轉換為直流電，才能高效安全地為電池充電；而車輛行駛時，電池輸出的直流電又不能直接驅動電機，此時IGBT再次發揮作用，將直流電逆變?yōu)榻涣麟姡瑫r根據行車需求調節電壓和頻率，為電機提供穩定動力。這兩次關鍵的“電的變形”，若沒有IGBT的參與，新能源汽車便無法正常運轉。

IGBT能成為電力系統的“管家”，源于其遠超普通開關的卓越性能。家里電燈的機械開關，操作時若速度較慢，觸點接觸瞬間容易產生電火花，不僅存在安全隱患，還會造成電能損耗；而IGBT作為全控型功率半導體器件，反應速度達到微秒級，比人類眨眼速度快幾十萬倍，能在瞬間完成電路的接通與斷開，有效避免電火花產生。同時，IGBT的導通壓降極低，接通時電能損耗微乎其微，能源轉換效率可達95%以上，遠高于傳統開關。更重要的是，它具備出色的高壓耐受能力，即使面對幾千伏的高壓電路，也能保持穩定工作狀態，不會因電壓波動而“掉鏈子”。

若用生活場景類比，普通機械開關就像“手動門”，需要人力推動才能開關，過程中還可能因操作不當夾手；而IGBT則是“智能感應門”，能根據需求自動、快速響應，既高效又安全，完美適配現代電力系統對精準控制和高效節能的需求。

事實上，IGBT早已滲透到我們生活的方方面面，形成了“包圍式”的存在。夏天開啟空調時，壓縮機是核心制冷部件，但其工作需要特定頻率和電壓的電力?？照{(diào)內部的IGBT模塊會將家庭電路中的220V交流電，轉換為適合壓縮機運轉的高頻交流電，并實時調節電力輸出，不僅讓空調制冷效率更高，還能減少電能浪費，降低運行噪音，讓我們在舒適環境中享受清涼。

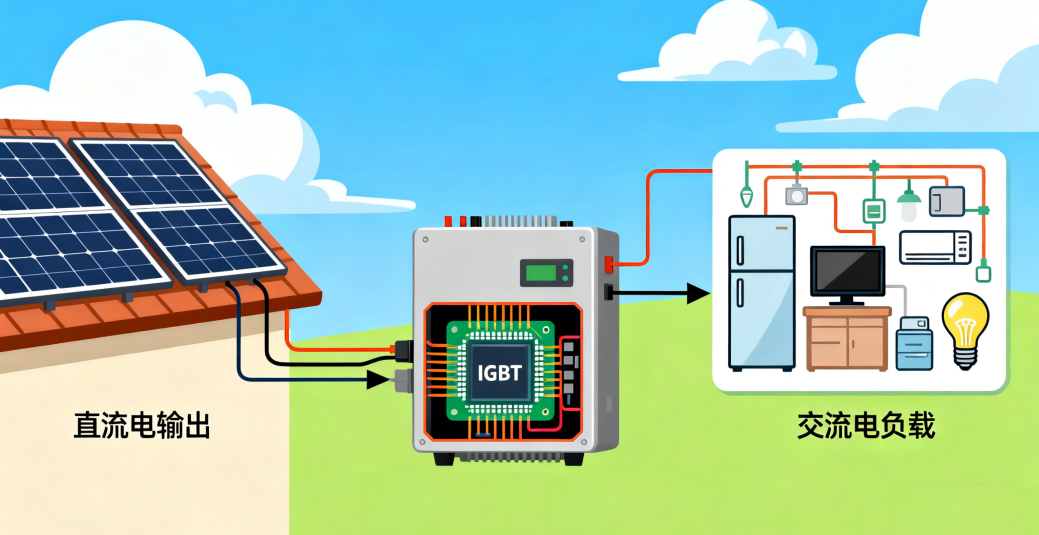

隨著清潔能源的普及，太陽能發電走進越來越多的家庭。屋頂?shù)奶柲茈姵匕瀹a(chǎn)生的電力是直流電，無法直接接入家庭交流電網供電器使用，此時就需要光伏逆變器中的IGBT發揮作用。它將太陽能產生的直流電轉換為標準的交流電，同時保證電力質量穩定，使太陽能發電能夠順利融入家庭用電系統，讓我們用上清潔、環保的綠色電力。

在大眾出行領域，高鐵的平穩運行也離不開IGBT的支持。高鐵列車的牽引系統需要強大且穩定的電力供應，IGBT模塊作為牽引變流器的核心部件，負責將電網輸送的高壓交流電轉換為適合牽引電機的電力，并根據列車行駛速度、負載變化等情況，實時調節電壓和電流。正是依靠IGBT的精準控制，高鐵才能實現平穩啟動、快速加速和穩定剎車，為乘客提供安全、舒適的出行體驗。

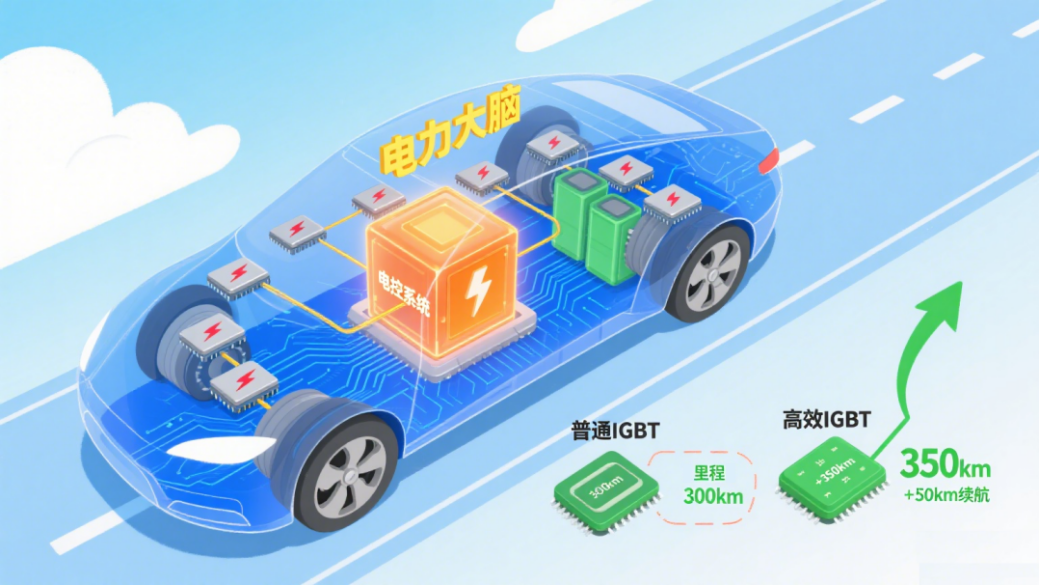

在新能源汽車領域，IGBT更是當之無愧的“核心中的核心”，被譽為新能源汽車的“電力大腦”。一輛新能源汽車至少需要十幾顆甚至幾十顆IGBT，分別應用于車載充電機、電機控制器、DC-DC轉換器等關鍵部件，共同構成車輛的電控系統。車載充電機中的IGBT負責充電時的交直流轉換，電機控制器中的IGBT控制電機運轉，DC-DC轉換器中的IGBT則將電池高壓直流電轉換為低壓直流電，為車載電子設備供電。

可以說，沒有IGBT，新能源汽車就如同“失去心臟”：無法實現充電功能，電池儲存的電力無法轉換為驅動電機的動力，車載電子設備也無法正常工作，即使配備大容量電池，車輛也無法行駛。更關鍵的是，IGBT的性能直接影響新能源汽車的續航能力，性能更優的IGBT模塊能有效降低損耗，提升能源利用效率。數據顯示，IGBT的能源轉換效率每提高1%，新能源汽車的續航里程就能增加5-10公里。以一款續航300公里的新能源汽車為例，若搭載高效IGBT模塊，續航里程可提升至350公里以上，大大緩解了用戶的里程焦慮，推動新能源汽車進一步普及。

除了與日常生活緊密相關的領域，IGBT在能源互聯網建設中也扮演著至關重要的角色，成為推動能源轉型的重要“推手”。在儲能電站中，IGBT是能量轉換與調度的核心部件。當電網用電低谷時，儲能電站通過IGBT將多余的電能轉換為適合儲能電池儲存的直流電；當用電高峰來臨，IGBT再將電池儲存的直流電轉換為交流電，輸送回電網，實現電力的“削峰填谷”，保障電網穩定運行。

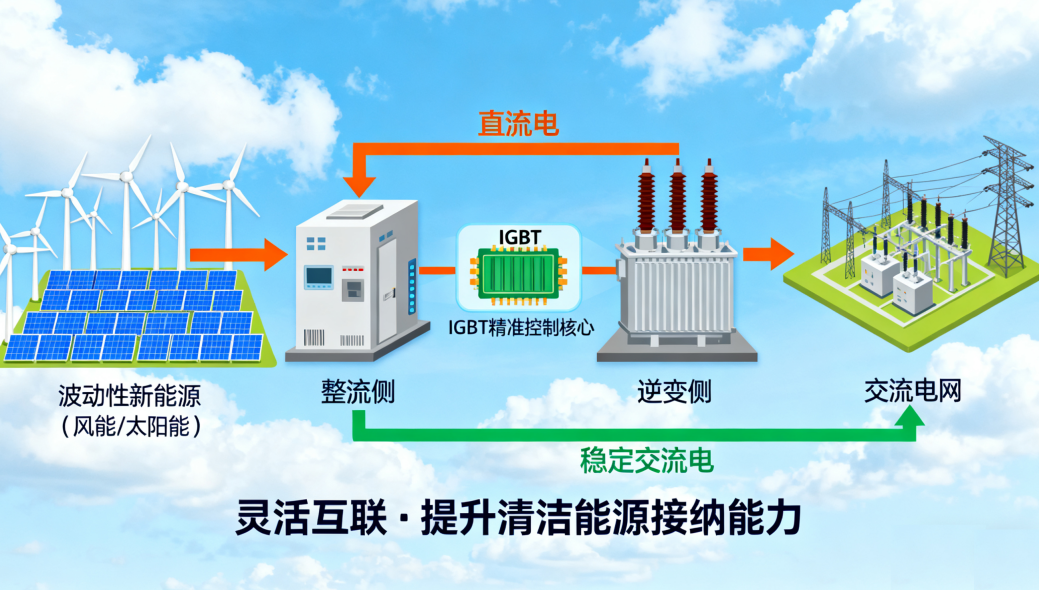

在智能電網建設中，IGBT應用于柔性直流輸電、無功補償?shù)汝P(guān)鍵技術領域。柔性直流輸電技術依靠IGBT的精準控制，能實現不同電網之間的靈活互聯，有效解決新能源發電并網帶來的波動性問題，提高電網對風能、太陽能等清潔能源的接納能力；無功補償設備中的IGBT則能實時調節電網的無功功率，改善電網電壓質量，提升電網運行穩定性和效率。

如今，全球能源轉型加速推進，“碳達峰、碳中和”成為各國可持續發展的共識，IGBT的重要性愈發凸顯。它通過高效的電力轉換與控制，減少能源損耗，推動清潔能源消納，讓電力利用更加高效、環保，助力我們向“少燒煤、多用電”的綠色未來邁進。

下次當你給手機插上充電器，感受電量逐漸滿格；當你乘坐新能源汽車，享受平穩順暢的行駛；當你打開空調，沉浸在舒適的溫度中時，不妨多留意一下——在這些便捷生活場景的背后，那個名為IGBT的小小元件，正以“超級開關”的身份，默默守護著每一度電的高效利用。它雖隱藏在電器內部，不被大眾所見，卻用強大的技術實力，讓我們的生活“轉”得更順暢、更環保，成為現代社會不可或缺的電力電子重要力量。
