5月31日至6月1日，2025 ABB國際汽聯電動方程式世界錦標賽（以下簡稱FE或Formula E）重返上海國際賽車場。此役是FE本賽季引入的最新款賽車Gen3 Evo首次登陸國內，高達350kW的最大輸出功率、322km/h的最高時速、1.86s的零百加速時間，這一系列夸張的數據讓全世界賽車迷都為之熱血沸騰。

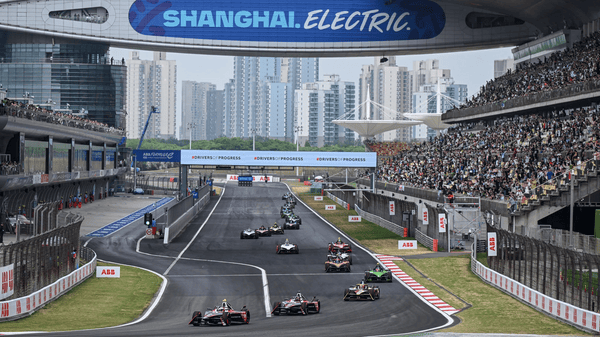

圖1 Formula E上海站@上海國際賽車場

伴隨著賽道上電動賽車穿梭疾馳，這項被譽為“汽車界最前沿實驗室”的頂級賽事也為電動出行和電力電子技術帶來了全新的突破。本賽季，與Gen 3 Evo賽車一起亮相FE比賽的還有Pit Boost進站快充環節，我們不僅見證了速度與激情的較量，更親歷了高壓直流充電、電池?zé)峁芾淼惹把仉娏﹄娮蛹夹g(shù)如何在極限條件下被實踐與打磨。接下來，就讓我們從本賽季令人矚目的創新技術出發，聊聊FE背后的電力電子黑科技。

一、FE Pit Boost系統介紹

Pit Boost是FE在第11賽季引入的一項創新且強制性的賽中功能，主要應用于雙連賽。其核心目的是通過在維修區為賽車提供10%的額外能量（相當于 3.85kWh）來增加比賽的競爭性和戰略性。充電功率高達600kW，充電時間僅為30秒，整個維修站停留時間最短為34秒。車手必須在國際汽聯預先確定的電池電量（SoC）窗口內（通常在40%到60%之間）進入維修區進行充電。這項技術由 Fortescue Zero 提供，彰顯了其在推動電動出行技術邊界方面的作用[1]。

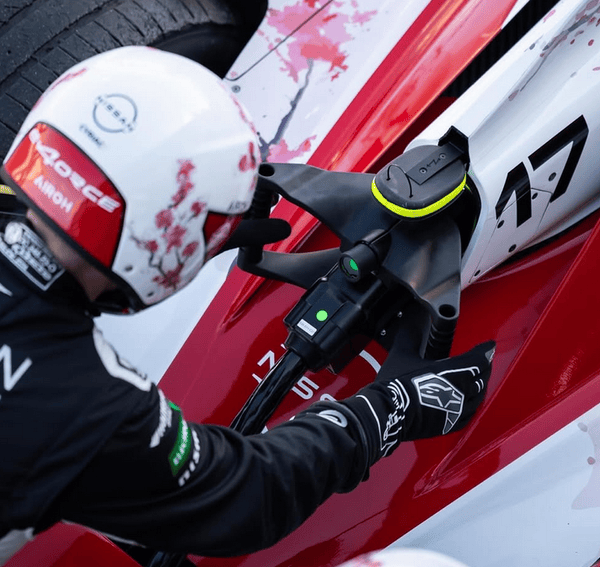

圖2 Formula E Pit Boost快充系統

這項技術的演進，其戰略性是由其技術能力所驅動的。最初，F(xiàn)ormula E 曾計劃將其命名為“Attack Charge”，并與其“Attack Mode”功能結合。然而，Pit Boost 現在作為一項獨立功能存在[2]。這種分離表明，充電系統的技術能力，特別是其可靠性和速度，已經發展到足以獨立成為一項重要的比賽改變功能，而不僅僅是另一種模式的輔助。這種獨立性為比賽策略增加了兩個不同的決策層面，從而提升了比賽的復雜性和觀賞性[3]。

此外，賽車運動在推動消費者接受電動汽車方面發揮著催化劑的作用。Formula E明確將自身定位為“賽道到公路”的技術平臺。600kW 維修站充電的震撼視覺效果，遠超消費者充電速度[4]，直接解決了電動汽車普及的主要顧慮之一：充電時間。通過在競爭激烈的賽車環境中展示這種極致能力，F(xiàn)ormula E 不僅在開發技術，還在積極影響公眾認知，并通過展示技術可行性來加速電動汽車的接受和普及[5]。賽道上性能的證明和視覺上的沖擊力直接轉化為消費者對電動汽車日常使用能力的更積極看法。

1. 高壓直流系統

Pit Boost充電器系統工作在約900V的高壓系統下。Gen3和Gen3 Evo Formula E賽車本身也采用了標稱900V的架構，最大電壓額定值為1000V。如果采用400V系統（如一些老式電動汽車），要實現600kW的功率，峰值電流將高達1500A，這將需要“巨大”的電纜。相比之下，900V系統在相同功率下顯著降低了電流，從而減輕了電纜和連接器設計的挑戰，使得組件可以更緊湊、更輕，并減少了I2R損耗（熱量產生），提高了整體系統效率。這表明了電力電子學的一個基本原理：高功率傳輸需要高電壓才能有效管理電流和損耗，這一趨勢也已滲透到高性能消費級電動汽車中。

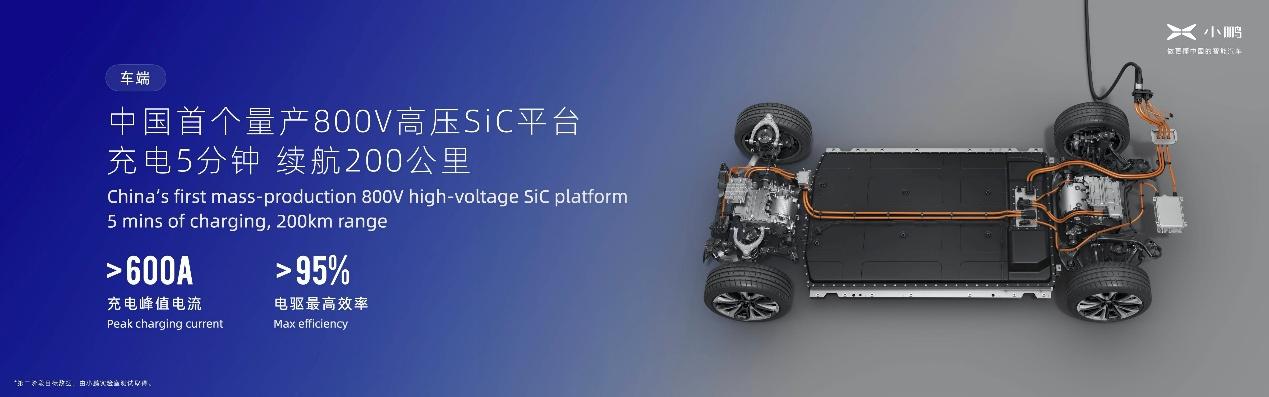

圖3 國產800V架構電動汽車

2. 車載儲能單元（ESU）

盡管官方未明確說明Fortescue Zero為Pit Boost提供的特定轉換器，但其旗下高功率轉換產品展示了Fortescue Zero在高密度功率轉換方面的專業能力[8]。例如EBN3000和LUN700，二者都是雙向非隔離式升降壓直流-直流轉換器，分別能夠傳輸高達4.5MW和700kW的功率。

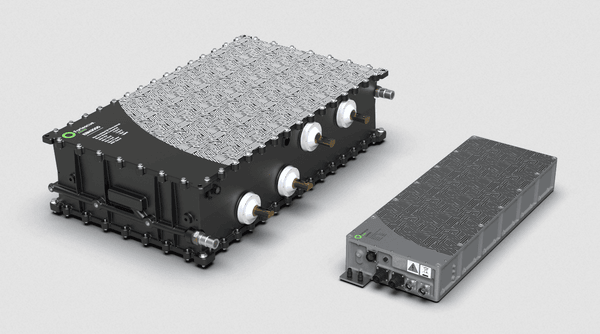

圖4 Fortescue Zero EBN3000（左）及LUN700（右） buck-boost轉換器

然而在賽車臨時賽道上直接從電網抽取600kW的功率通常是不切實際或不可能的，因此Pit Boost系統在便攜式充電設備中集成了車載儲能單元（ESU）。ESU由“二次利用的電動汽車電池”組成，它允許系統在較長時間內從電網（或發電機）儲存能量，然后在30秒的充電過程中迅速將其釋放到賽車中。這相當于為賽車提供了一個“移動電源”。Fortescue Zero的便攜式設備設計為每場比賽提供兩次電池充電，這意味著ESU具有足夠的容量來支持多次高功率放電。

將分布式儲能作為一種不受電網限制的超快速充電解決方案，其意義重大。臨時賽道上的電網限制問題是電動汽車大規模普及和超快速充電基礎設施所面臨的更廣泛挑戰的一個縮影。ESU解決方案不僅僅是賽車特有的權宜之計，它是一種高度可擴展和適應性強的現實世界應用模式。它允許在電網容量不足或電網升級成本高昂、耗時長的地區部署超快速充電器。這種“移動電源”方法將瞬時充電功率與電網的即時供電能力解耦，即使在偏遠或服務不足的地區也能實現高功率充電。這對于全球電動汽車基礎設施的擴展具有重要意義，特別是對于未來將普遍采用兆瓦級充電的重型工業應用。

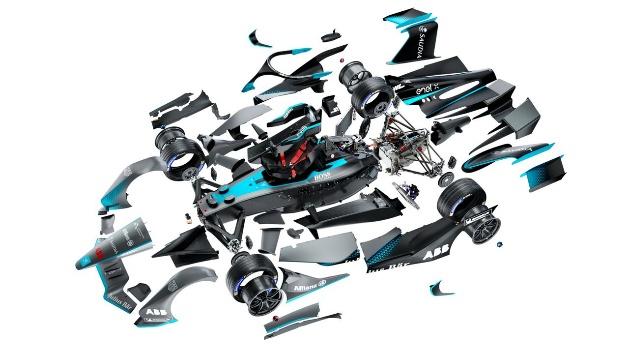

二、FE賽車的電力電子架構

1. 功率轉換技術

電動汽車動力單元的核心包括電機和逆變器等，逆變器負責在加速時將電池的直流電轉換為交流電供給電機，并在動能回收時將再生能量的交流電轉換回直流電充入電池[6]。在Formula E中，制造商被允許自行設計電機、逆變器、變速箱和后懸架，這促進了電力電子領域的創新[7]。

圖5 Venturi車隊所使用的邁凱倫120kW電機以及ROHM SiC 逆變器

2. 先進半導體器件

碳化硅（SiC）是Formula E逆變器中主要采用的半導體技術。與傳統硅（Si）IGBT相比，其優勢對于實現極致性能至關重要。SiC具有更低的開關損耗（與IGBT相比可降低高達75%）和傳導損耗，從而減少功率耗散和熱量浪費。這使得SiC器件能夠在更高頻率下運行，并處理更高的電壓和電流，從而實現更小、更輕的逆變器設計。例如，Venturi車隊使用全SiC模塊的逆變器重量從15kg降至9kg[9]。此外，SiC能夠在更高溫度下運行（最高結溫Tj,max可達150-175°C），并產生更少的熱量，從而簡化了冷卻要求。SiC高效的功率轉換帶來了更高的扭矩和加速性能，主要供應商包括onsemi（梅賽德斯-EQ）、Wolfspeed（捷豹 TCS）和Hitachi ABB Power Grids等[10]。

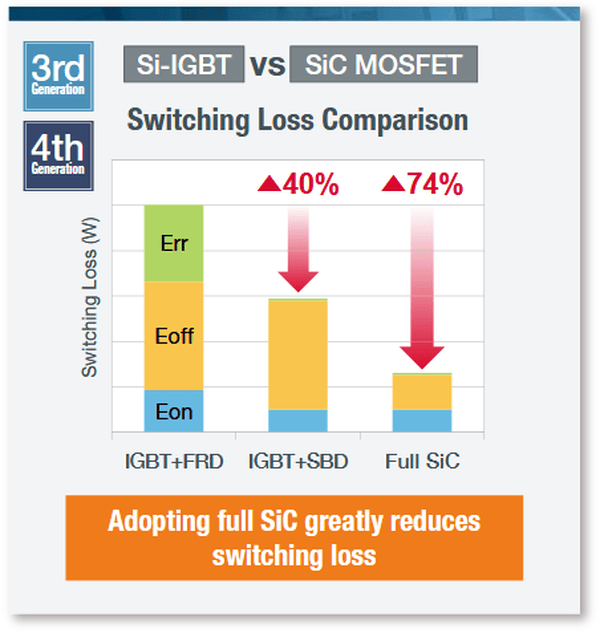

圖6 SiC相對與Si-IGBT具有更低的開關損耗

盡管SiC在主牽引逆變器中占據主導地位，但像BrightLoop Converters這樣的公司在Formula E車隊的直流-直流轉換器中使用了氮化鎵（GaN）功率半導體。這些轉換器為低壓電子設備（泵、照明、無線電）供電，并且比非GaN同類產品顯著更小、更輕、更高效（體積和重量減少一半）[11]。GaN具有非常高的臨界電場，有助于提高效率[12]。

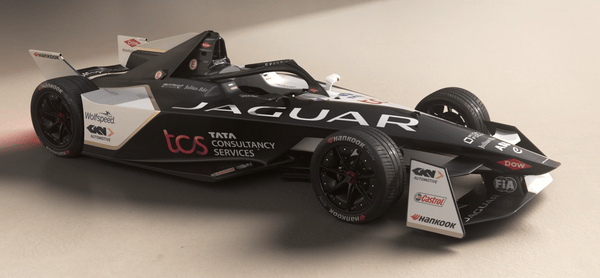

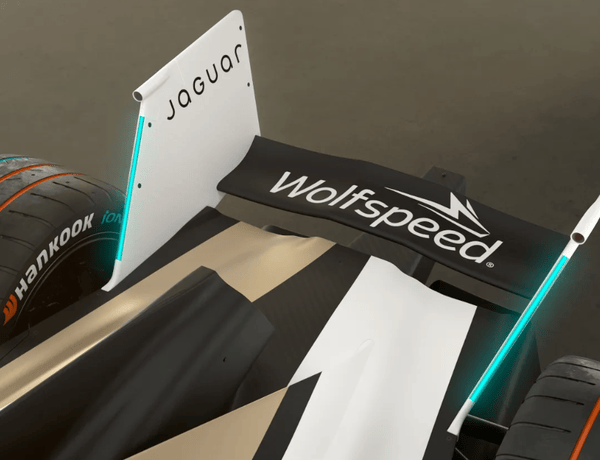

  圖7 捷豹TCS車隊賽車，搭載Wolfspeed SiC器件

寬禁帶半導體在推動電動汽車性能極限方面發揮著協同作用。研究資料清楚地界定了SiC和GaN的作用：SiC因其在高電壓和大電流下的卓越效率、熱性能和功率密度而被強調用于牽引逆變器等高功率應用,而同為寬禁帶材料的GaN因其在低功率、高頻輔助系統中的應用而聞名。這并非SiC和GaN之間的競爭，而是一種互補應用。SiC處理大功率，實現600kW的能量回收和高效的電機驅動，而GaN則優化了低功率、高頻輔助系統的效率和小型化。這些寬禁帶半導體共同為Formula E所需的極致功率密度、效率和減重提供了根本性的支持，預示著未來SiC和GaN將在消費級電動汽車中普遍存在，各自根據功率水平和頻率要求發揮特定作用。

3. 電池管理系統和智能軟件

充電器與賽車的電池管理系統（BMS）直接接口，確保充電周期符合電池電芯的安全協議。Fortescue Zero的“Elysia”電池智能軟件是Pit Boost超快速充電技術中的關鍵組成部分。Elysia的主要功能包括優化充電速度，同時保護電池壽命和完整性。它使賽車電池能夠?qū)崿F(xiàn)約15C的極高充電倍率，意味著電池可以在1/15小時（即4分鐘）內充滿電，這突顯了30秒充電的強度。Elysia將車載嵌入式BMS算法與強大的云產品相結合，為原始設備制造商（OEM）和車隊運營商提供前所未有的電池健康洞察，支持電池保修確定性、殘值計算和新的電池融資模式。

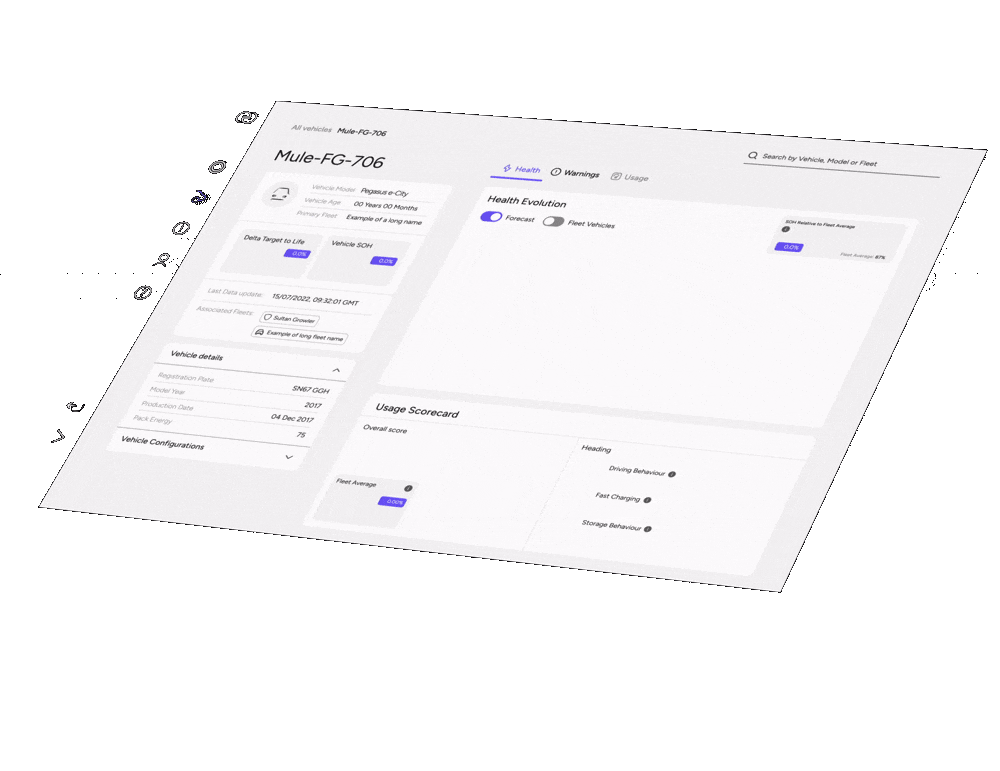

圖8 Fortescue Zero “Elysia”電池智能軟件

軟件定義的電池性能是超快速充電的下一個前沿。盡管硬件（高電壓、SiC）提供了原始功率，但Elysia軟件被反復強調為“優化速度同時保持電池壽命和完整性”以及實現15C充電倍率的關鍵。這表明僅僅向電池施加高功率是不夠的；需要智能軟件來管理極端充電過程中復雜的電化學過程。這預示著電池設計正從純粹的硬件中心轉向“軟件定義電池”的方法。這對于消費級電動汽車來說是一個關鍵的啟示，因?yàn)樗馕吨磥淼某焖俪潆妼?yán)重依賴于復雜的電池智能，以平衡速度、安全性與使用壽命，超越簡單的恒流/恒壓充電曲線。

三、極端充電下的電池技術與熱管理

1. 賽車電池規格

Gen3賽車的標準化鋰離子電池由Williams Advanced Engineering提供。Gen3電池的可用能量容量為38.5kWh，總?cè)萘考s為51kWh。Pit Boost額外增加3.85kWh，占總?cè)萘康?0%。電池組重約284 kg。下表列出了 Formula E Gen3/Gen3 Evo 賽車的關鍵電氣規格：

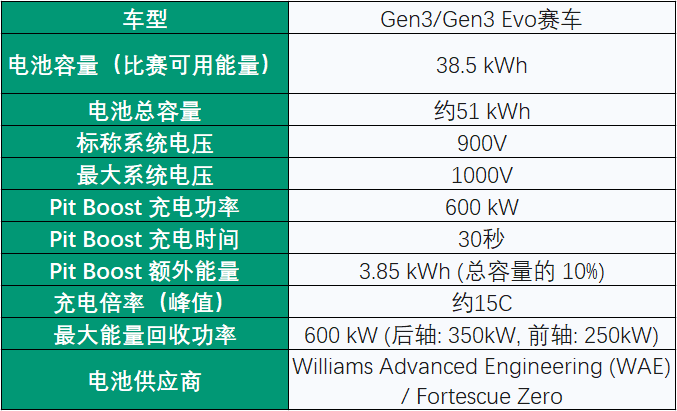

表1 Formula E Gen3/Gen3 Evo 關鍵電氣規格 1

在電池電芯化學方面的挑戰與創新方面，電池設計是功率、續航里程和防火安全之間的權衡[13]。高能量密度材料如鋰和鎳（例如811型化學物質）在充電時會迅速升溫并存在火災風險，而鈷和錳有助于延長循環壽命和溫度管理。Gen3快速充電的最初引入曾因“測試中持續存在的電池問題”而延遲，WAE也指出新電池存在“高降解”問題，這表明在實現可靠的超快速充電方面存在重大挑戰。研究中還提到了一種潛在的、未經證實的創新，即在電池化學中可能使用鋁，它具有高能量密度和快速充電的特點，但傳統上電池壽命較差（降解）。此外，超級電容器被提及有助于緩沖突然的能量涌入，防止電池電芯在充電過程中受損。

圖9 Gen2 賽車及其電池包

電芯化學、系統架構和軟件在緩解快速充電挑戰方面的相互作用至關重要。實現 600kW 充電不僅僅取決于充電器，更根本地取決于電池接受如此高功率的能力。這不僅僅是選擇合適的電芯；它關乎優化整個電池系統，從內部電芯化學和封裝（例如軟包電芯[14]）到外部緩沖組件（超級電容器）的集成，以及至關重要的由Elysia等軟件提供的智能控制。這種整體方法對于在極端充電條件下平衡功率、能量密度、安全性與壽命之間的矛盾需求至關重要，這一挑戰對于追求更長壽命的消費級電動汽車而言更為突出。

2. 先進熱管理系統

鑒于極高的充電速度，有效的熱管理對于防止過熱、確保安全和延長電池壽命至關重要。Formula E電池（165個液冷軟包電池）采用了液冷策略，其基本原理與量產電動汽車相似，但在溫度閾值方面有顯著差異[15]。量產電動汽車的目標工作溫度約為29°C，而Formula E電池的電芯峰值可達57°C，之后BMS才會開始限制功率輸出。這種更高的工作溫度窗口允許更激進的性能表現。

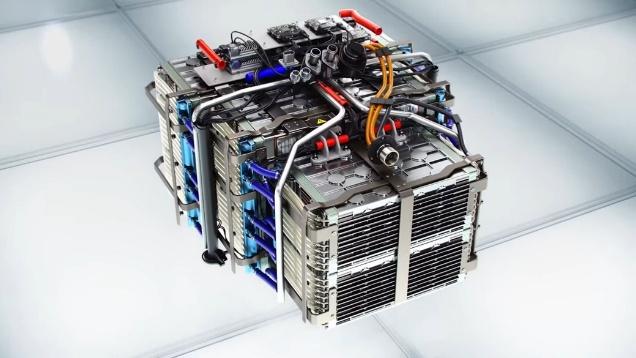

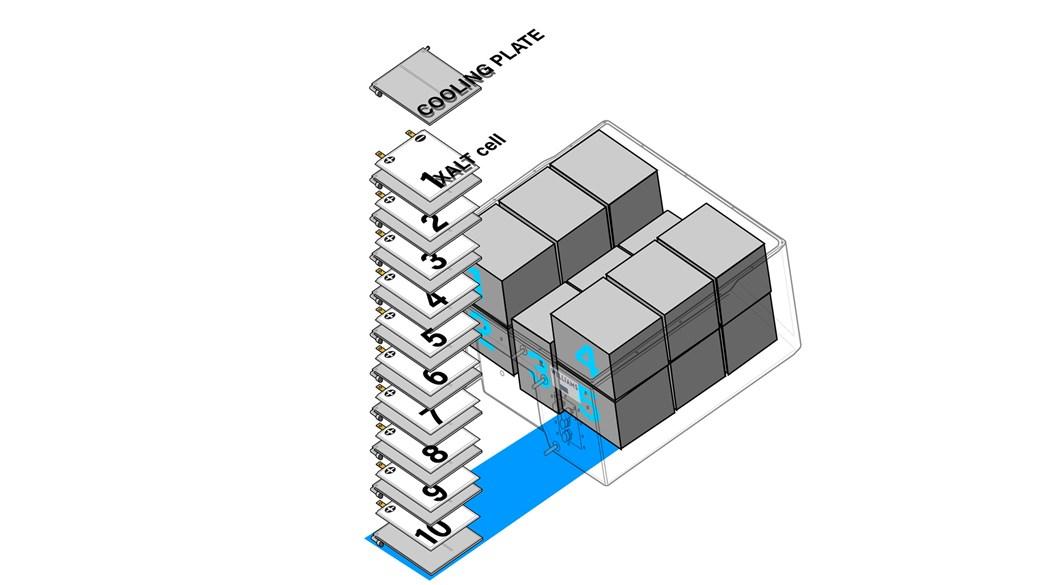

圖10 Formula E電池包液冷結構

充電器內部的專用液冷功率模塊調節能量流，防止熱失控。充電連接器本身也采用液冷技術，以確保充電電纜和電池在進行高功率傳輸時保持在最佳溫度。整個系統還采用了介電冷卻液回路，以防止過熱并提高充電效率。散熱器和冷卻回路經過專門設計，即使在最炎熱的比賽條件下也能應對產生的熱量。在維修區，當賽車靜止且缺乏氣流時，技師會在側箱前安裝氣泵和裝有干冰的容器，以冷卻電池和電機。Williams Advanced Engineering甚至申請了專利，開發出可以將電池產生的熱量回收用于駕駛艙加熱的冷卻系統，展示了先進的熱能回收技術。

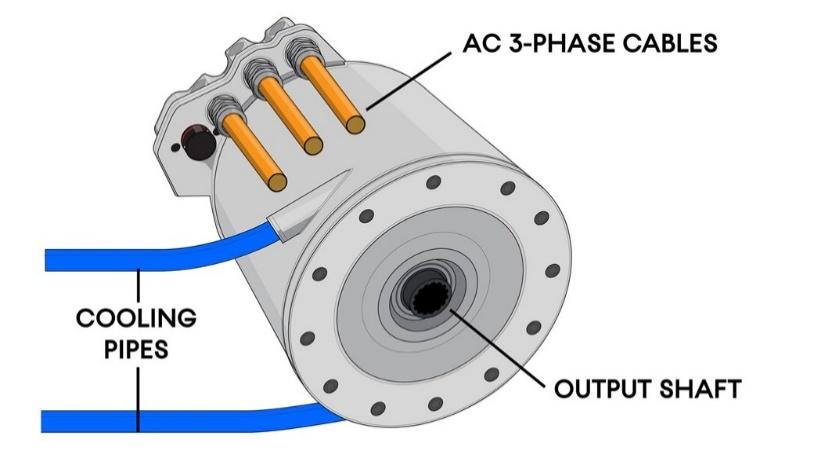

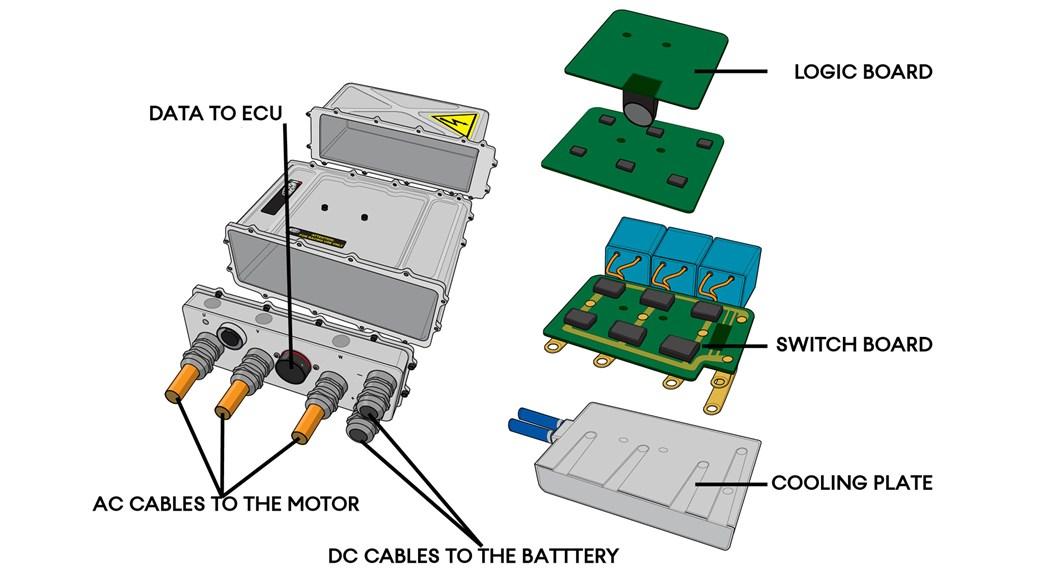

圖11 Formula E逆變器及電機液冷結構

從充電器的功率模塊到電纜、連接器以及電池電芯本身。特定冷卻劑的使用、先進冷卻板的設計，甚至半導體（SiC）的選擇，都是復雜熱管理策略的組成部分。這表明，對于任何高功率電動汽車應用，熱管理系統與電力電子組件本身一樣關鍵，它決定了關鍵組件的性能、安全性和壽命。其“賽道到公路”的意義在于，消費級電動汽車將越來越多地采用更復雜、更集成的熱管理解決方案，以實現更快的充電速度和更穩定的性能。

四、結語

Formula E明確將自身定位為“賽道到公路”的技術平臺，通過在競爭激烈的環境中展示尖端創新，加速電動汽車的開發和普及。Pit Boost 不僅僅是一項體育賽事功能；它是一個活生生的實驗室，展示了超快速充電在遠超當前主流消費級產品功率水平下的可行性和可靠性。從FE中學到的經驗，特別是在電力電子設計、熱管理和智能電池控制方面的經驗，可直接應用于更廣泛的電動汽車市場和重工業。這種“賽道到公路”的理念通過解決充電時間限制和基礎設施限制等關鍵挑戰，加速了向電動出行的過渡，為未來在各種應用中實現快速、高效、可持續的電動汽車充電鋪平了道路。
